platforma przyschodowa po torze skośnym
Skuteczna likwidacja barier architektonicznych wymaga instalacji urządzeń dźwigowych dla osób z niepełnosprawnościami w ścisłej zgodności z normą techniczną PN-EN 81-41:2011. Inżynierowie dobierają systemy pionowe do przewyższeń sięgających 3 metrów, natomiast systemy ukośne instalują bezpośrednio na biegach schodowych, co rygorystycznie optymalizuje koszty adaptacji budynków użyteczności publicznej.
Z perspektywy dwudziestoletniej praktyki wdrożeniowej oraz analizy 200 audytów dostępności obiektów komercyjnych, błędny dobór profilu kinematycznego urządzenia generuje średnio 30% wyższe koszty utrzymania w perspektywie 5 lat eksploatacji. Urządzenia dźwigowe muszą bezwzględnie odpowiadać architekturze obiektu, nośności ścian oraz natężeniu ruchu pasażerskiego.
Urządzenia dźwigowe dla osób z niepełnosprawnościami podlegają ścisłym rygorom bezpieczeństwa zdefiniowanym w Dyrektywie Maszynowej 2006/42/WE. Urządzenia te wymuszają udźwig nominalny na poziomie 250 do 400 kg, zabezpieczenia przeciwzgnieceniowe w postaci podłóg stykowych oraz elektromechaniczne mechanizmy ryglowania bramek, co gwarantuje bezkolizyjną eksploatację.
Zastosowanie certyfikowanych komponentów nośnych kategorycznie eliminuje ryzyko awarii podczas ewakuacji. Urządzenia dźwigowe wykorzystują odizolowane obwody bezpieczeństwa zasilane bezpiecznym napięciem 24 V DC. Mechaniczna aktywacja przycisku STOP lub podłogowego czujnika przeciążeniowego natychmiastowo zrzuca styczniki główne i odcina zasilanie silnika, hamując kosz na prowadnicach. Ponadto, kasety dyspozycji w wersjach zewnętrznych spełniają rygorystyczną normę szczelności IP64, chroniąc układy przed degradacją wodną.
Otwarta architektura maszynowni optymalizuje wykorzystanie przestrzeni przy przewyższeniach nieprzekraczających 3 metrów, całkowicie eliminując konieczność budowy kosztownego szybu murowanego. W takich scenariuszach konstrukcyjnych doskonale sprawdza się otwarta platforma pionowa CreaSTANDARD, która legitymuje się potężnym udźwigiem 400 kg przy zachowaniu stałej prędkości podnoszenia wynoszącej 0,15 m/s.
Z inżynieryjnego punktu widzenia, otwarte platformy pionowe radykalnie minimalizują ingerencję w bryłę nośną budynku. Otwarte platformy pionowe wymagają wyłącznie wykonania równej wylewki fundamentowej oraz ścisłego zakotwienia stalowej prowadnicy do ściany nośnej w minimum czterech lub ośmiu punktach dystansowych. Układ kinetyczny oparty na zintegrowanej śrubie trapezowej TR40x12, nakrętce z brązu oraz silniku o mocy 1,5 kW z reduktorem i=7,5, zapewnia idealnie liniowy ruch kosza. Konserwatorzy mechanizmu nośnego używają specjalistycznego smaru ŁT43 oraz oleju MN 11, co zapobiega zatarciom gwintu nośnego.

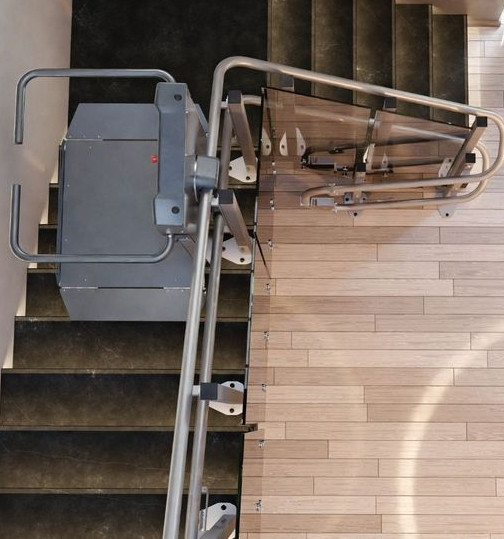

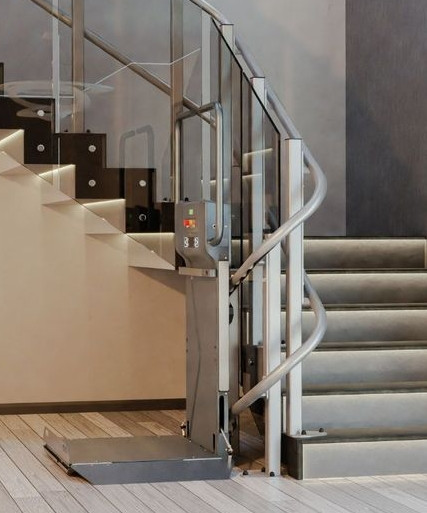

Wąskie i strome klatki schodowe o minimalnej szerokości od 895 mm operacyjnie wymuszają instalację urządzeń poruszających się stricte po torze pochyłym. W takich warunkach architektonicznych certyfikowane platformy przyschodowe gwarantują pokonywanie ciągów schodowych prostych pod kątem do 45 stopni oraz skomplikowanych torów krzywoliniowych do 55 stopni nachylenia.
Platformy przyschodowe składają się z modułu jezdnego, stalowej platformy najazdowej oraz w pełni zautomatyzowanych barierek ochronnych. Po automatycznym złożeniu platformy przyschodowe zajmują w świetle schodów zaledwie 305 do 345 mm szerokości. Ten minimalny obrys przestrzenny bezwzględnie pozwala na zachowanie normatywnej szerokości drogi ewakuacyjnej, wymaganej przez rygorystyczne przepisy Państwowej Straży Pożarnej. Zaawansowane modele krzywoliniowe zrywają z tradycyjnym napędem zębatkowym na rzecz innowacyjnych systemów trakcji linowej, co znacząco obniża emisję hałasu.
Platformy ukośne implementują wydajne silniki o mocy od 0,54 kW do 2,2 kW z układem łagodnego startu (soft-start) oraz zatrzymania (soft-stop). Platformy ukośne czerpią energię z pokładowych pakietów akumulatorów, co bezpośrednio gwarantuje stuprocentową funkcjonalność zjazdową podczas totalnego blackoutu w budynku.

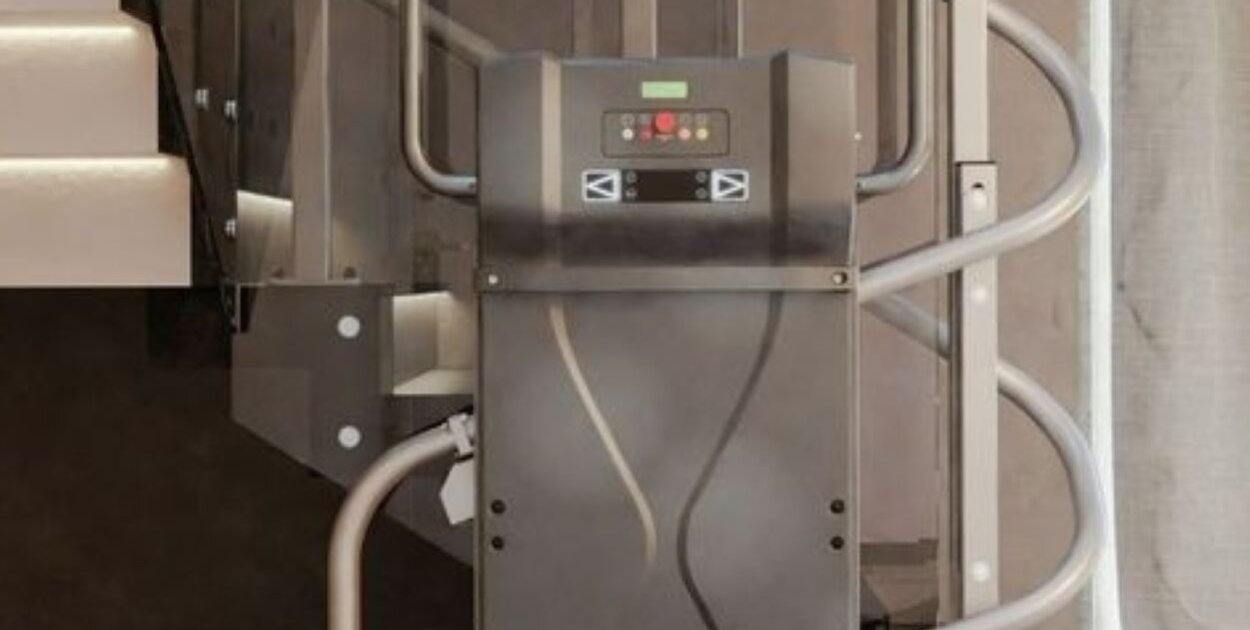

Inżynierowie fabryczni wyposażają platformy ukośne w elektroniczne panele dotykowe oraz systemy ciągłej autodiagnostyki. Mikroprocesorowe sterowanie precyzyjnie monitoruje stan naładowania ogniw oraz poprawność działania rygli, co skraca czas weryfikacji usterek przez serwisantów UDT.
Bezpośrednia i ścisła współpraca z konstruktorem maszyny drastycznie skraca czas wdrożenia inwestycji oraz upraszcza procedury odbiorowe Urzędu Dozoru Technicznego. Autoryzowany, doświadczony polski producent urządzeń dźwigowych natychmiast dostarcza pełną dokumentację techniczno-ruchową (DTR) oraz zapewnia nieprzerwaną dostępność krytycznych części zamiennych.
Krajowi wytwórcy urządzeń dźwigowych realizują procesy produkcyjne w oparciu o środowiska CAD/CAM, co narzuca milimetrowe tolerancje pasowania elementów nośnych. Wybierając bezpośrednie źródło produkcyjne, inwestor omija globalne problemy z łańcuchem dostaw. Inwestor zyskuje natychmiastowy dostęp do elementów szybkozużywających się: nakrętek nośnych z brązu, łożysk UCPA204, styczników telemetrycznych XCKN2145G11 oraz rygli BIRA, co maksymalizuje wskaźnik dostępności platformy (SLA) w obiekcie.
